技研のサムラッチ錠が壊れた
こんにちは鍵屋ＫＯロック「ケーオーロック」です☆
まずは先日、タント(LA600S)のスマートキー作製で弊社を紹介して下さった鍵屋様！誠にありがとうございます。
前の現場が遠方＆イレギュラーでお伺いが夜になってしまいましたが、即日対応させて頂きました！もしまた何かありましたら宜しくお願いします🙇
さて今回は、ちょいと珍しい【技研サムラッチ空錠＆本締り錠】の加工交換に出張対応してきましたのでその紹介です✍
鍵穴(シリンダー)をディンプルキーに交換した場合も知りたいです。
場所は◯◯市です。
稀にお問い合わせ頂くサムラッチ錠の交換についてなのですが、これメーカーや型番によって部品代も作業代も全く違います。
ということでお客様に写真を撮って送って頂くようお願い。すぐに写真を送って下さり、とりあえず廃盤製品であることと代替製品がないことは判明(TT)
加工交換できそうな部品を調べます☝
一応お客様からお聞きした「他の鍵屋さんに見積りで出してもらった2つの製品」を調べましたが、これだとサイズ違いが原因で日焼け跡・塗料跡・ネジ穴の跡が結構見えてしまう…
で、いろいろネットで調べた結果、【古代のサムラッチ錠「921600」】なら見た目的にも費用的にも良さそう！お客様にご提示したところ即決となったため、問屋へ発注し後日交換へ行ってきました🚙💨

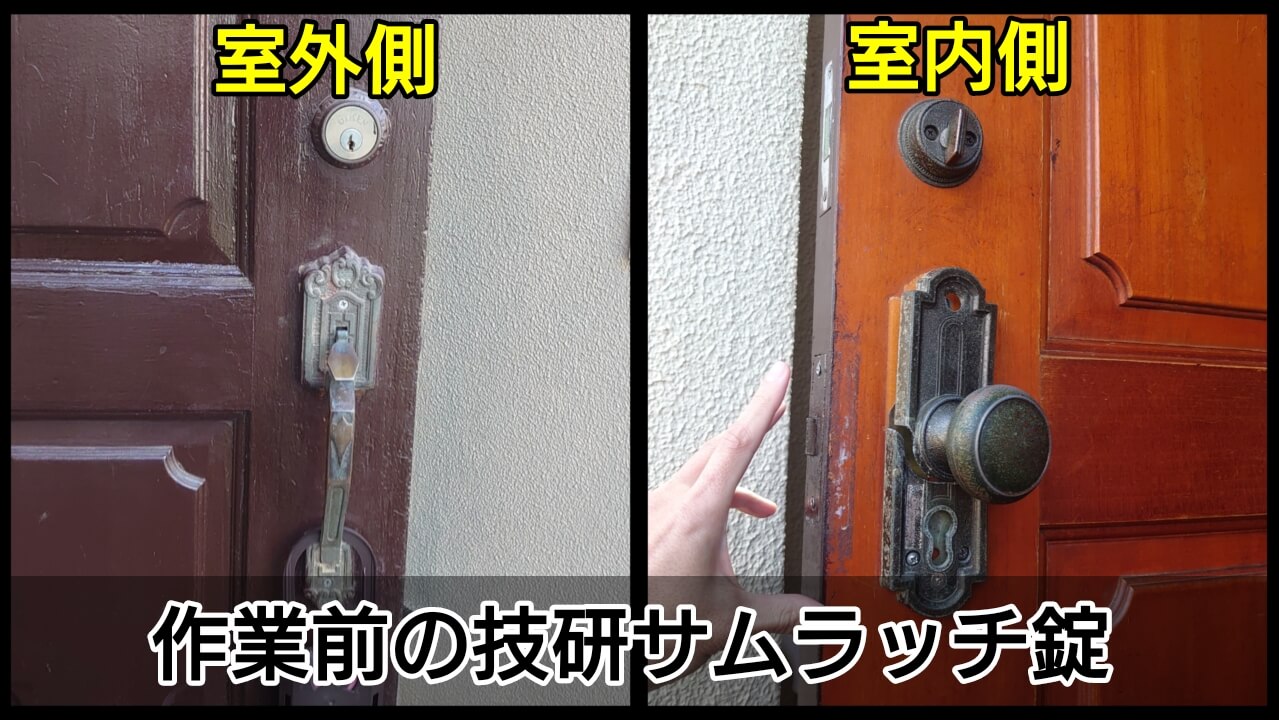

まずは作業前の状態がこちら。
技研製の室外側がサムラッチで室内側が玉座の空錠タイプ。ラッチ部分は飛び出て来ないよう接着され、室内側の玉座部分は大きく割れています。
シリンダー付きの技研サムラッチ錠は過去に何度か遭遇していますが、ラッチのみの空錠タイプは恐らく今回が初めて👀
作業の大半はドアの加工
まずは既存の部品全てをドアから外し、別の製品を固定できるようドアを加工します。
足の位置が異なるため表裏合計4ヶ所の穴開け＆ラッチケースとデットケースを入れるためのフロント加工。フロント加工はひたすらノミで木製ドアをトントンします。
今回ラッチケースでもデットケースでも活躍したのがフキ社の段付きアタッチメント。サイズの大きい錠前ケースから小さい錠前ケースへ交換するのに大変便利です！
備忘録として、【GOAL AD】はフロントの上下の既存穴どちらかに合わせてフロントを加工するべし。ビスピッチが若干違うだけのため、上下ともに加工すると穴が干渉してしまう。
今回は上側のネジ穴に合わせるとGOAL＆古代のアタッチメント同士がぶつかる恐れがあったため、下側のネジ穴に合わせフロント上部を広げるよう加工。

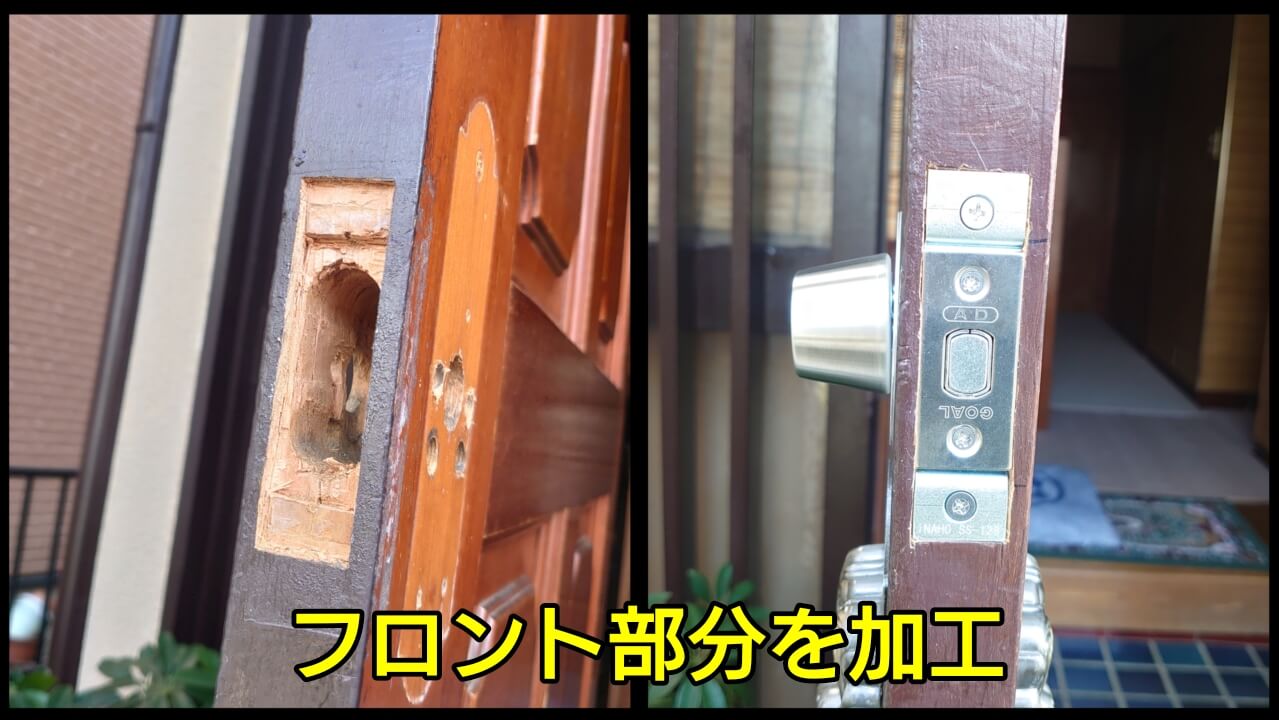

フロント加工はこんな感じ。左側がサムラッチ空錠のフロントで、右側が本締り錠のフロントです。

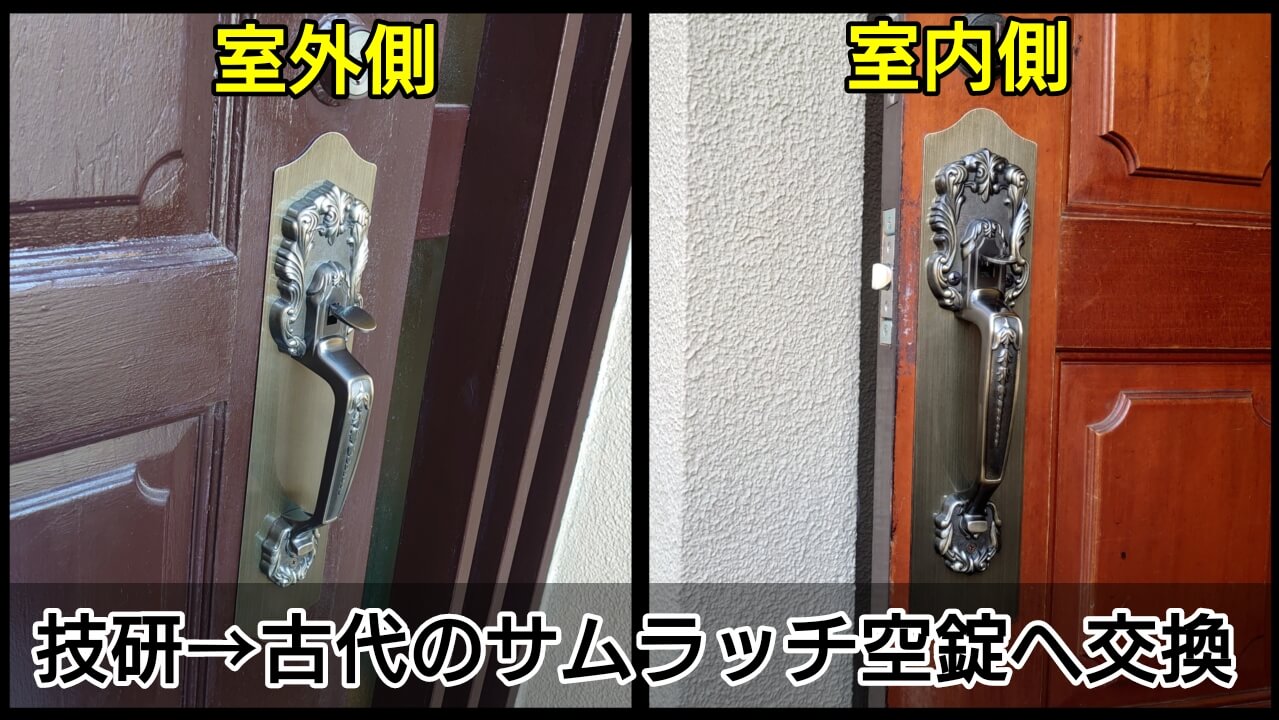

技研のサムラッチ錠を古代に交換
ドアの加工さえ終われば交換は簡単。ラッチケースを固定し、表裏のサムラッチを取付けるだけです。
この際、古代921600だと日焼け跡やネジ穴の跡をすっぽり隠してくれるのが最高！

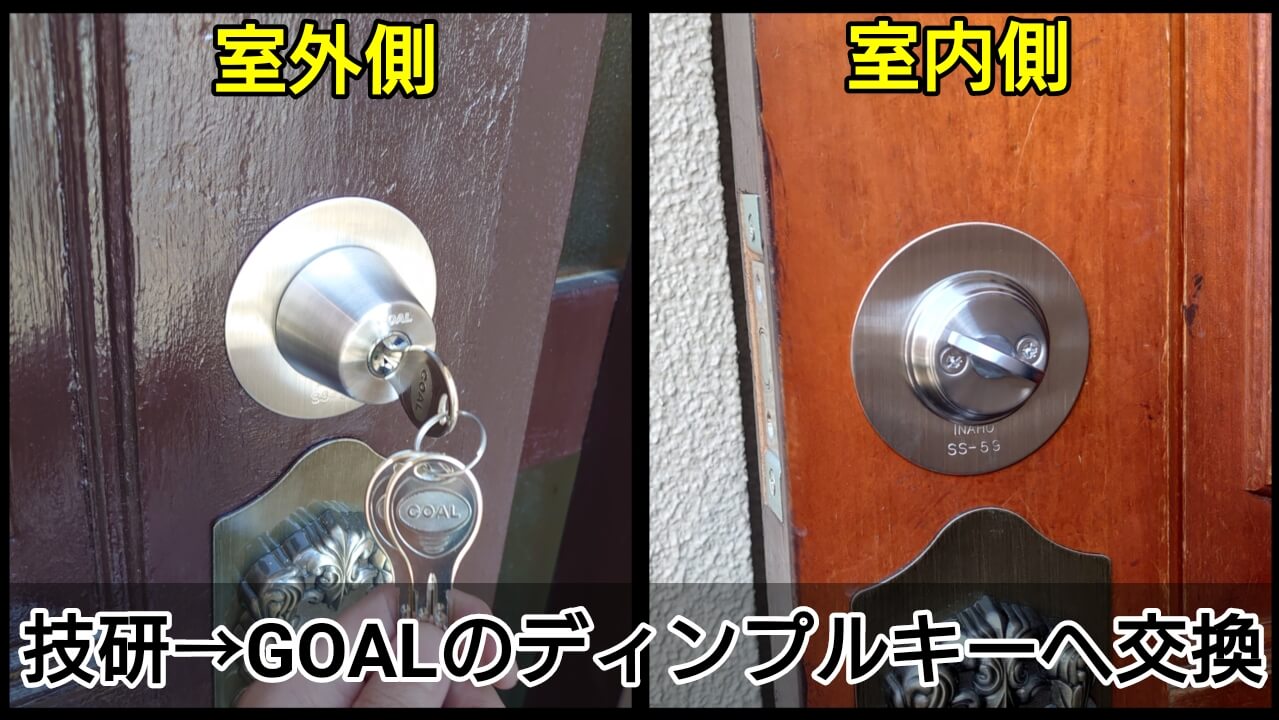

技研のシリンダーをGOAL製のディンプルへ交換
今回、サムラッチ空錠の交換と合わせてシリンダー交換もさせて頂きました。
こちらもサイズ違いの影響からそっくりそのまま交換はできないため、フロント加工＆既存の穴を隠すアタッチメントを使用することで対応！
この部品は弊社の通常在庫です☝
交換後のドア調整で軽くハマる
サムラッチ＆シリンダー交換は終わりましたが、今回のドアはこれだけでは終わりません！
実は今回のドア、ドア底と地面が干渉し過ぎてる関係でドアを閉める行為自体がめちゃ大変😱ドアを思いっきり上に持ち上げつつ、力いっぱいグイグイやってどうにか閉まるレベルです。
この症状は現場にお伺いして知りましたが、交換だけやってこれを見て見ぬふりは流石にできないためドアをスムーズに閉めれるよう修理します。
修理方法はシンプルに小リングを使った厚さ足し。ドアの下側が地面と干渉しているため、下側の丁番板にリングを噛ませて少し持ち上げます☝
これで干渉部分がなくなりスムーズにドアが閉まるように。と思いきや、ドアクローザーがドアを閉めようとするとめちゃ反発する！
よく見ると、現在ドアクローザーが固定されているネジ穴とは別の場所にネジ穴が10ヶ所ほど。恐らく固定しては馬鹿になって固定しては馬鹿になってを繰り返してきたのでしょう…
とりあえず反発しまくるドアクローザーを取り外したところ非常にスムーズにドアを開閉できるようになったため、お客様と相談した結果ドアクローザーは外すことに。
ドアクローザーを外したことで手動でドアを閉める必要(今までも固すぎて手動でしたが)はありますが、力を入れずにドアの開け閉めが出来るようになったことをお客様が大変喜んで下さったので良しとします！

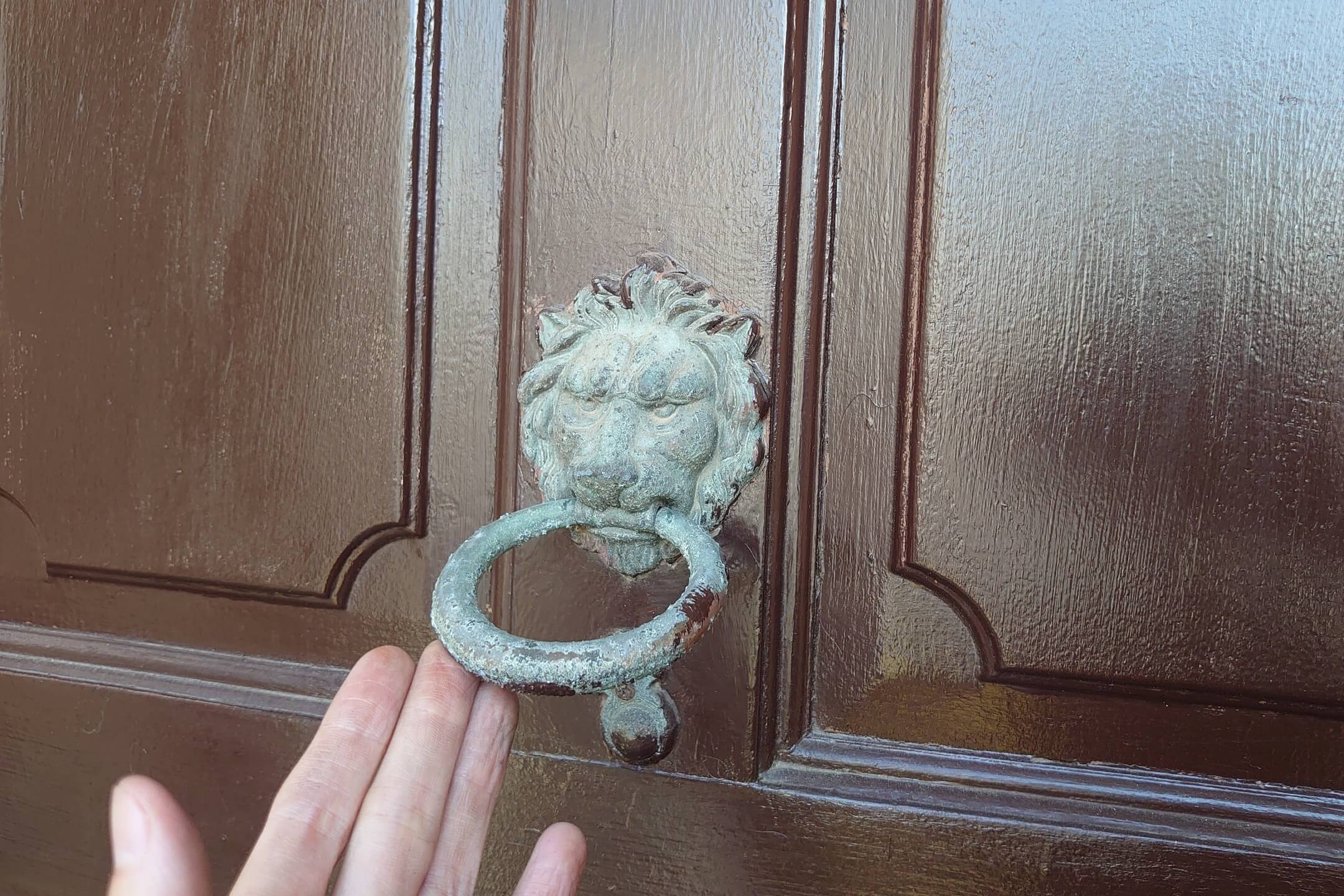

あ、そういえば今回のドアに僕の大好きドアノッカーが付いてました♪お客様の許可を得て『コンコン』させて頂いたのですがやはりこのハーモニー素敵♪
ライオン型なのも素敵♪
最後にサムラッチ錠の交換の費用についてですが、メーカー・型番・シリンダー付きか・加工が必要か否か・出張場所でかなりの開きがあるため、まずはお電話を頂いた後に写真を送って頂ますようお願い申し上げます。
写真を元に、交換できそうな部品をお調べさせて頂きます🙇
